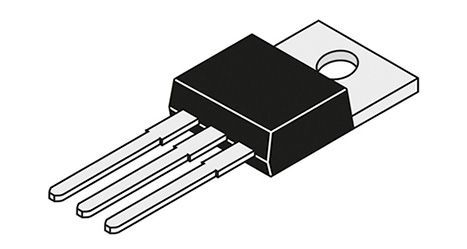

Корпус транзистора TO-220 предназначен для силовых компонентов с возможностью выводного монтажа. Компонент имеет металлическую подложку с отверстием под болтовое крепление к теплоотводу. В этом случае выводы могут соединяться проводниками.
Свойства транзисторов ТО-220
В корпусах ТО-220 выпускаются транзисторы средней и большой мощности. Параметры транзисторов ТО-220 указываются для 2-х режимов:
- с установкой на воздушный радиатор с указанием площади поверхности теплоотвода;
- без применения радиаторов.
Если компонент работает в режиме, рассчитанном на наличие теплоотвода, то необходимо обеспечить надежный тепловой контакт. Для этого используется термопаста и механическое крепление. Если механический контакт подложки с теплоотводом нарушится, то это может привести к отслоению и перегреву p-n-перехода, а затем — к выходу прибора из строя.
Максимальный ток описываемых типов может составлять несколько десятков ампер, предельное напряжение — сотни вольт. Номинальные характеристики транзисторов ТО-220 зависят от конкретной модели компонента.
Принцип работы транзисторов ТО-220 — каскады аналоговых усилителей или мощных силовых ключей. У этих приборов подложка гальванически связана со средним выводом, который является коллектором (для биполярных) или стоком (для полевых). Поэтому, в некоторых случаях, крепление компонентов к радиатору возможно лишь через изоляционную прокладку.
Типы приборов в таком исполнении:
- биполярные транзисторы;
- транзисторы Дарлингтона;
- МОП-транзисторы;
- ИС;
- пара диодов Шоттки.
Некоторые силовые транзисторы MOSFET и IGBT могут быть изготовлены в корпусах ТО-220 с соответствующей маркировкой транзисторов. Полные аналоги компонентов, выполненных в данном корпусе, предназначенные для SMD-монтажа, выпускаются в модификации TO-263. Аналог корпуса с повышенной герметичностью — TO-257.
Применение транзисторов ТО-220
Сферы применения транзисторов ТО-220 — низкочастотная техника, так как корпус не предназначен для радиочастоты. Наиболее частое использование полупроводниковых приборов этого класса:
- регуляторы, стабилизаторы напряжения;
- коммутаторы нагрузки;
- выходные каскады аналоговых усилителей;
- выходные ключи генераторов.
Некоторые транзисторы, средней и большой мощности, которые выпускаются в металлических корпусах, могут иметь вариант исполнения ТО-220. Их применение увеличивает компактность собираемых на их базе приборов. Также позволяет уменьшить габариты корпуса без изменения уже утвержденной топологии.
Качество полупроводниковых приборов во многом зависит от производителя, оборудования и используемых материалов. Компания «ЗУМ-СМД» сотрудничает только с надежными поставщиками радиодеталей. На нашем сайте можно купить транзисторы ТО-220 оптом по низкой цене.
