NCL30085/6/8 – новые контроллеры LED драйверов от ON Semiconductor

К списку статей
17.01.2016

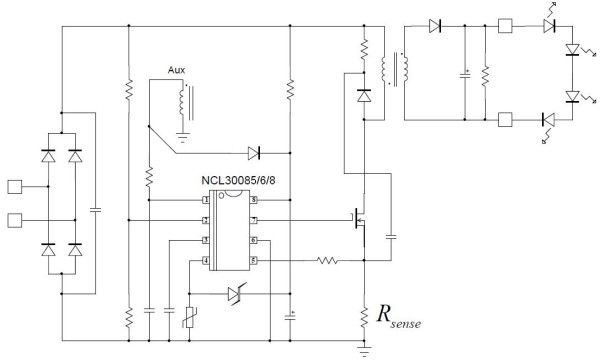

/upload/iblock/316/316d8201096ad27223d230d92dfb0b95.jpg

Компания ООО «ЗУМ-ЭК» рада представить новые контроллеры NCL30085/6/8 ON Semiconductor. Новые микросхемы NCL30088, NCL30085, NCL30086 это квазирезонансные PWM контроллеры для производства драйверов LED-светильников. Есть алгоритм корректора коэффициента мощности (PFC), он позволяет снизить искажения тока потребления из сети.

Не требуется дополнительная гальваническая развязка для цепи обратной связи. Управление и контроль достигается за счёт контроля тока протекающего через трансформатор первичной обмотки. Этот способ называется PSС-Primary Side Current. Есть термозащита (Thermal Foldback), она защищает микросхему от выхода из строя.

Есть 2 вида контроллеров: запуск после срабатывания защиты – автоматический перезапуск или триггерная защелка до отключения питания.

Наименование Вид запуска Димминг

NCL30085A, NCL30085B
NCL30086A, NCL30086C
NCL30086B, NCL30086D
NCL30088A, NCL30088C
NCL30088B, NCL30088D

Основные технические характеристики

  • Контроль выходного тока в первичной части;
  • Ток встроенного драйвера (DRV): 300 мА / 500 мА;
  • Низкая погрешность выходного тока (вторичная цепь): ±2%;
  • Цифровое, аналоговое или ШИМ диммирование;
  • Встроенные защиты:
    • по току (Cycle−by−cycle);
    • по напряжению питания (OVP on VCC);
    • превышению выходного напряжения/обрыв вторичной цепи нагрузки;
    • короткого замыкания по вторичной цепи;
    • программируемая термозащита.
